Series 3++

Семейство новых регуляторов Series 3++ строится на базе успешно внедренных и высоконадежных в эксплуатации регуляторов производственной линии Series 3 Plus.

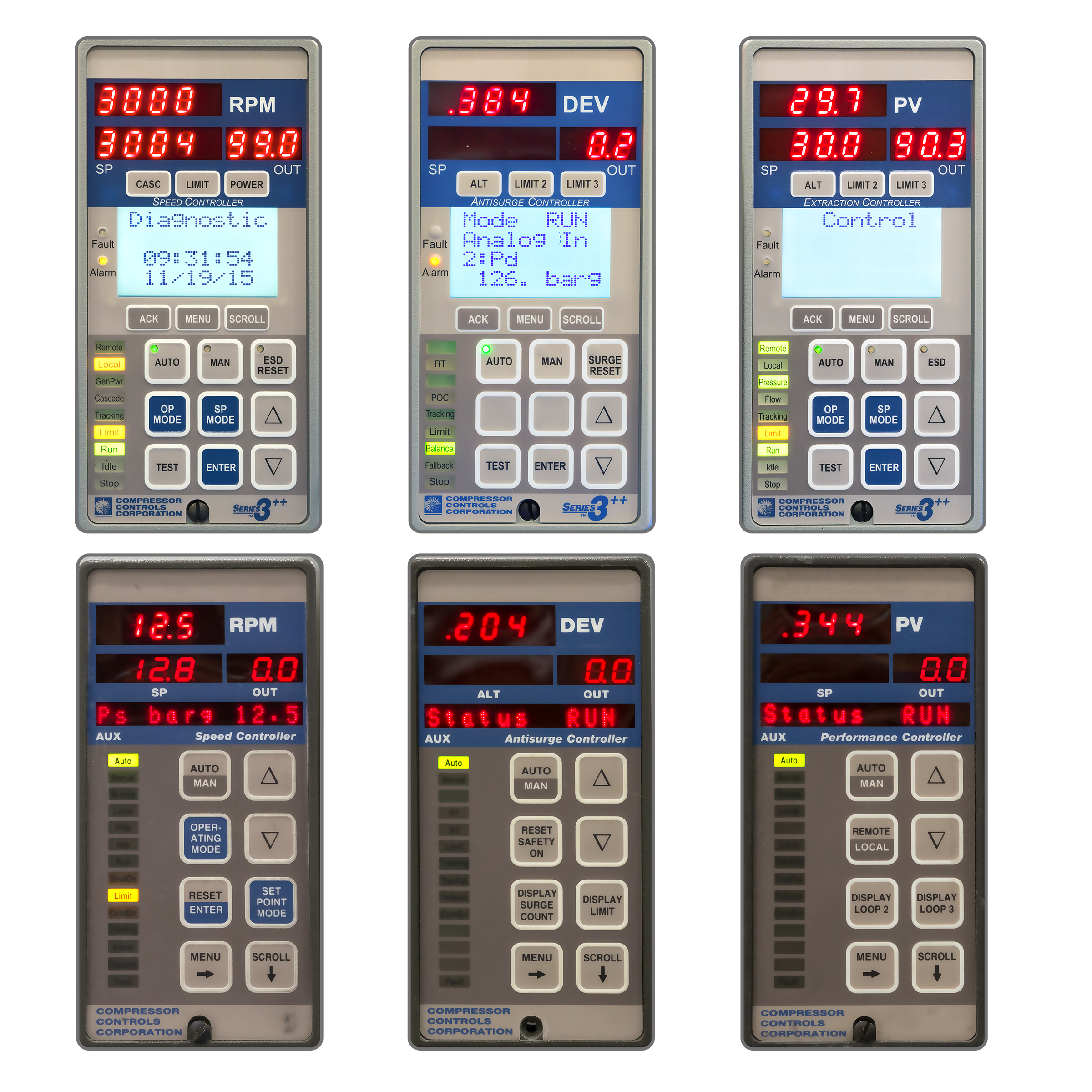

Регуляторы Series 3++ являются идеальным выбором при замене устаревших систем Series II, Series 3 и Series 3 Plus. Они сочетают в себе испытанные в эксплуатации функции регуляторов Series 3 Plus с возможностями современных электронных компонентов и усовершенствованного операторского интерфейса.

Замена оборудования по принципу Plug-and-Play позволяет свести риски и простои к минимуму

Учитывая, что форм-фактор и объединительные панели остались без изменений, в сравнении с существующими регуляторами Series 3 Plus, то замена системы управления не требует никаких технических изменений, модификаций панели или изменений в проводке. Управляющие приложения используют те же проверенные алгоритмы и параметры конфигурации, что и раньше. Это сводит к минимуму риски при обновлении.


Основные характеристики:

• Входы и выходы:
  Регуляторы компрессора (22): 8 аналоговых входов, 2 аналоговых выхода, 7 дискретных входов, 5 дискретных выходов
  Регуляторы турбины (40): 8 аналоговых входов, 3 аналоговых выхода, 16 дискретных входов, 9 дискретных выходов, 3 частотных входа
• Варианты резервирования: доступны в симплексном или дуплексном исполнении
  • Варианты питания регулятора: доступны в 100 - 240 Vac или 24 Vdc
  • Размеры контроллера (ВхШхГ):
    • Монтаж на плите: 2,96 (75,2 мм) x 6,00 дюймов (153 мм) x 19,04 дюймов (484 мм)
      * Для получения более подробной информации, такой как размеры вырезов, пожалуйста, обратитесь к руководству по аппаратным средствам UM3300/H Series 3++
• Варианты связи:
  Резервный Modbus RTU RS-422 / RS-485,
  Резервный Modbus RTU через TCP через внешний конвертер,
  или резервный Modbus RTU через TCP через встроенный преобразователь
  *Один порт Modbus будет использоваться для обмена данными с рабочей станцией оператора TrainView (при покупке)
• Диапазон рабочих температур: от -4°F до +140°F (от -20°C до + 60°C)

Сертификаты:

(Частичный список. Для получения полной информации, пожалуйста, обратитесь к Сертификатам TN41 для регуляторов Series 3++)

• Соответствие CSA и CE
• Классификация опасных зон:
  Канада: Класс 1, Зона 2

Каждая система управления Series 3++ может выполнять одну из следующих функций:

Управление

• Регулирование частоты вращения

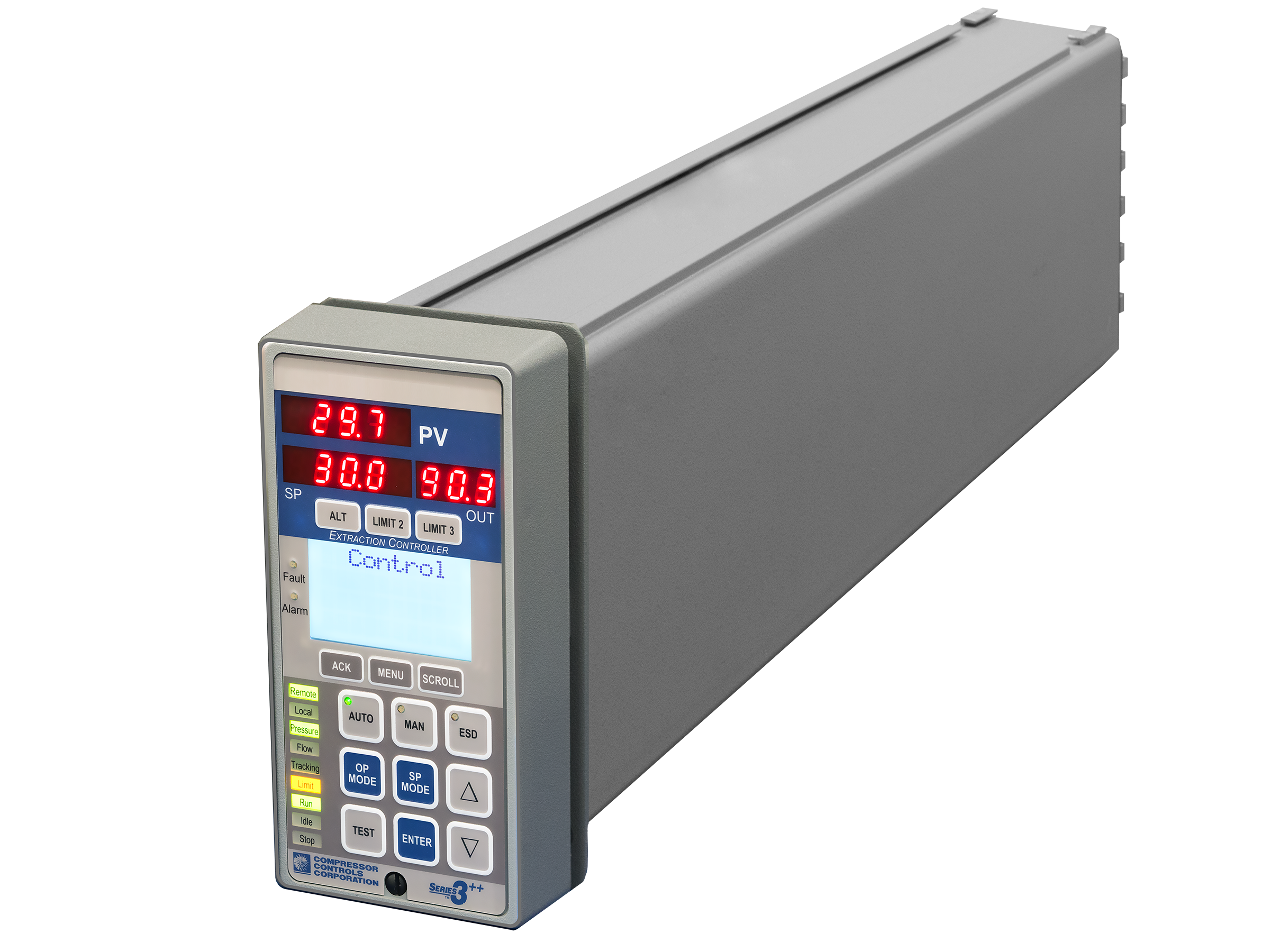

• Регулирование давления пара в отборе

Приводное оборудование и управление процессом

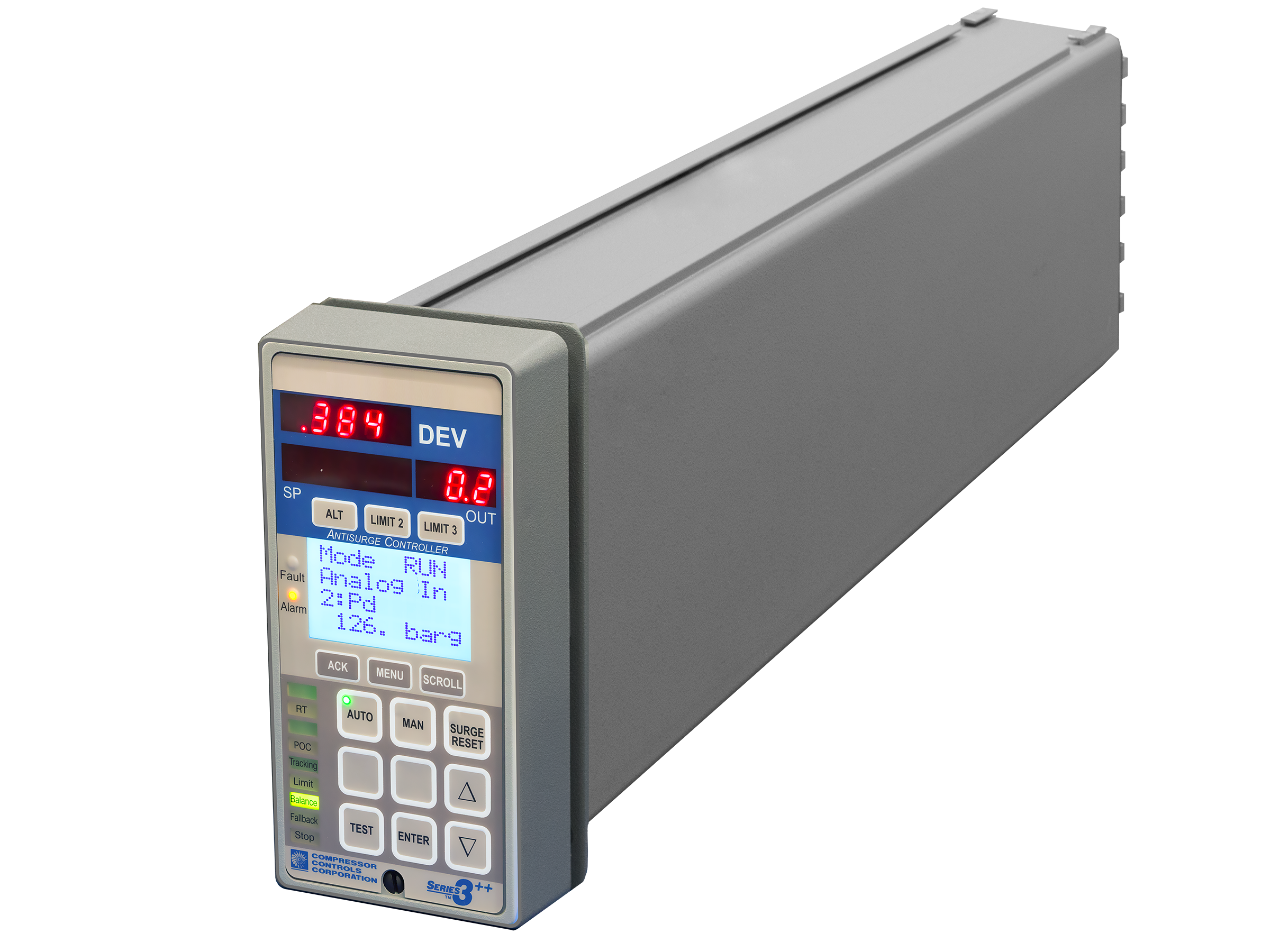

• Антипомпажное регулирование и защита
• Регулирование технологического параметра
• Контроллер двух функциональных задач (Антипомпажное регулирование и защита,  и регулирование технологического процесса)
