Наша компания поставила контроллер электромеханического преобразователя производства CCC (Compressor Controls Corporation), США.

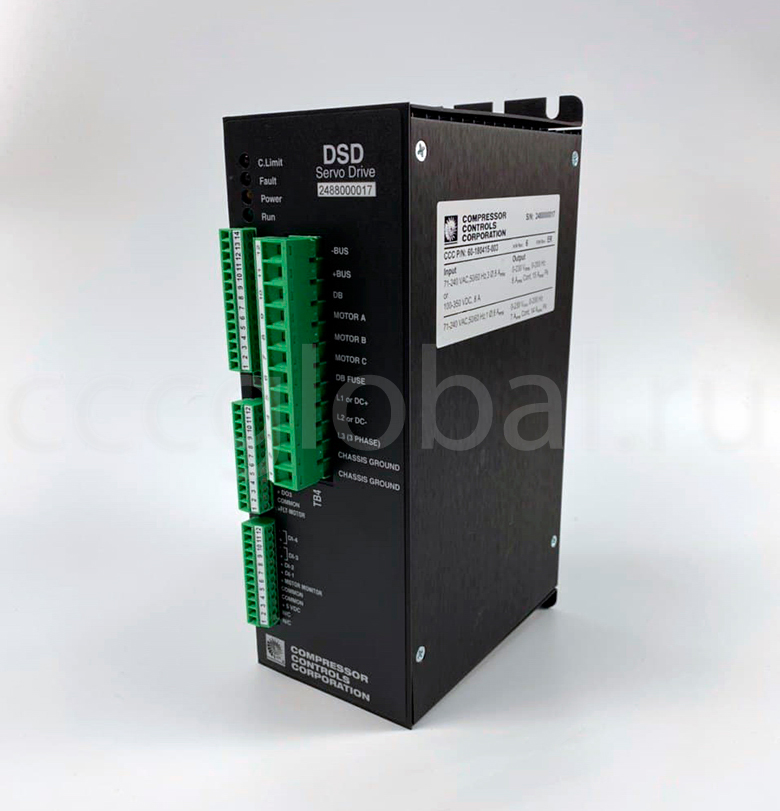

Артикул: Digital Servo Drive (DSD) SV2008, 8 Amp Version 60-180415-003.
Станция управления Series 5 представляет собой интегрированное семейство средств управления турбомашинными объектами. Станция управления серии 5 состоит из регуляторов Vanguard или Reliant, модулей ввода-вывода SureLink, ориентированных на ввод-вывод по шине Profibus, рабочих станций TrainTools и TrainView и операторских панелей.
Регуляторы Vanguard и Reliant характеризуются наличием встроенных совместимых между собой операционных систем, которые:
- исполняют прикладные задачи с разными и независимыми циклами опроса;
- обмениваются информацией с регуляторами-компаньонами;
- имеют информационную связь с компьютерами рабочих станций TrainTools, хост-устройством Modbus и с операторскими панелями (являющимися средством операторского интерфейса).
Компания CCC предлагает программы машинного управления, ориентированные на следующие применения:
- управление подачей топлива в одно- и многовальные газовые турбины;
- управление скоростью паровой турбиной, регулирование отбора пара и управление клапанами;
- управление компрессорами - противопомпажная защита, регулирование технологических переменных, распределение нагрузки и управление охлаждением газа; и
- управление нагрузкой и синхронизация электрогенератора.
Например, для управления паровой турбиной, служащей приводом двухступенчатого осевого компрессора, могут быть применены следующие задачи (каждая из которых может и должна работать с собственным, оптимальным циклом опроса):
- контур регулирования скорости паровой турбины,
- два компрессорных контура противопомпажного регулирования,
- контур регулирования той или иной технологической переменной компрессора,
- два контура управления охлаждением газа (при помощи холодильников),
- программа логического управления процессом и оборудованием.
Контроллер электропривода SV2008, каталожный номер 60-180415-003 – электронное устройство, предназначенное для точного управления клапанами, входными направляющими аппаратами компрессоров и другими устройствами и электрическим сервоприводом, являющимися исполнительными органами систем автоматического управления и регулирования. Контроллер получает входной токовый сигнал 4…20 мА задания от САУР ГПА и преобразует его в управляющий токовый биполярный сигнал +20 мА, подающийся на электродвигатель, управляющий положением регулирующего органа.
